德国borkey横向导辊

德国borkey横向导辊

品　　牌：德国borkey

型　　号：德国borkey横向导辊

规　　格：德国borkey横向导辊

公司名称：德国borkey

保质周期：12个月

价　　格： ¥电议 /台

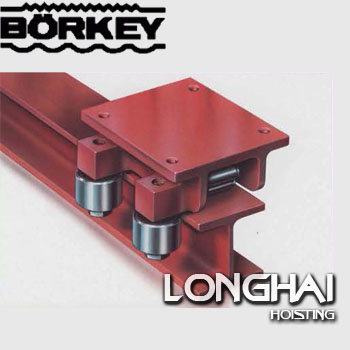

  •     德国borkey横向导辊（FR导辊）为载重滚轮小车配件，与小车组合使用实现长距离搬运。可在合适的轨道上使用，如起重机轨道或钢梁。德国borkey横向导辊两种形式如图：

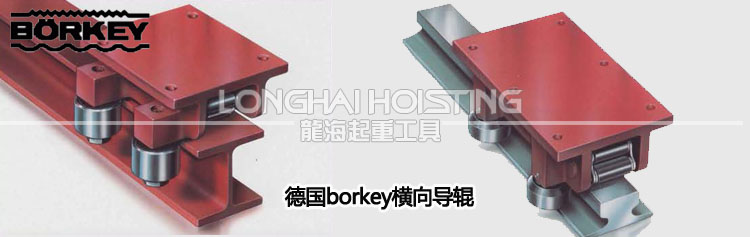

    德国borkey横向导辊产品

    （一）德国borkey横向导辊特点：

    1、坚固耐用，几乎免维护；焊接结构，能够保持一个限定方向。

    2、与之配合的载重滚轮小车要求：为硬化中心板的载重滚轮小车（-H类型）

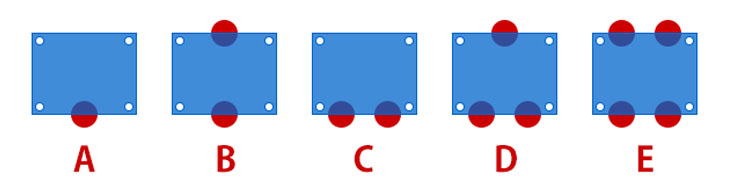

    3、可根据要求定制，导辊的位置可定制如下图

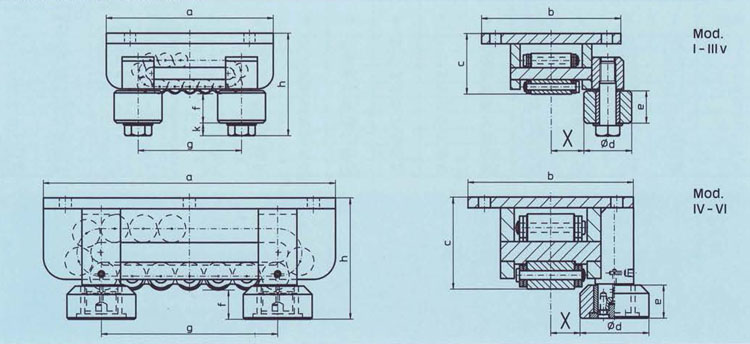

    （二）德国borkey横向导辊尺寸图：


    德国borkey横向导辊尺寸图



    （三）德国borkey横向导辊参数：


    （如：A-H-FR-、AS-H-FR-、AM-H-FR-）

    Mod. a b c Ø d e f g h k X小 X大 每个导轮容许的径向力
    T
    I 210 175 76 60 40 36 130 128 16 35 80 1
    II 220 190 87 60 40 32 140 135 16 42 90 1
    III 270 210 104 60 40 32 180 152 16 50 110 1
    IIIV 320 220 115 60 40 32 230 163 16 55 115 1
    IV 380 270 145 125 60 50 160 195 — 45 150 10
    V 530 300 165 125 60 50 280 215 — 50 160 10
    VV 500 350 190 170 60 50 340 240 — 50 170 15
    VI 900 380 200 170 60 50 550 250 — 50 170 15



    （四）德国borkey横向导辊使用提示：

    1、选择合适的滚轮小车

    2、选择合适的导辊布置

    3、取决于轨道或者“X”尺寸，“X”尺寸指的是导辊的内边缘与滚轮小车中心的距离

    4、如果梁或轨道的平行度是不确定的，只是把导辊放在一侧边缘，然后用4个导辊在每个滚轮小车（FR-E）上；如果平行度有保障的话，每个滚轮小车（FR-C）使用2个导辊就足够了，两个轨道都受力。

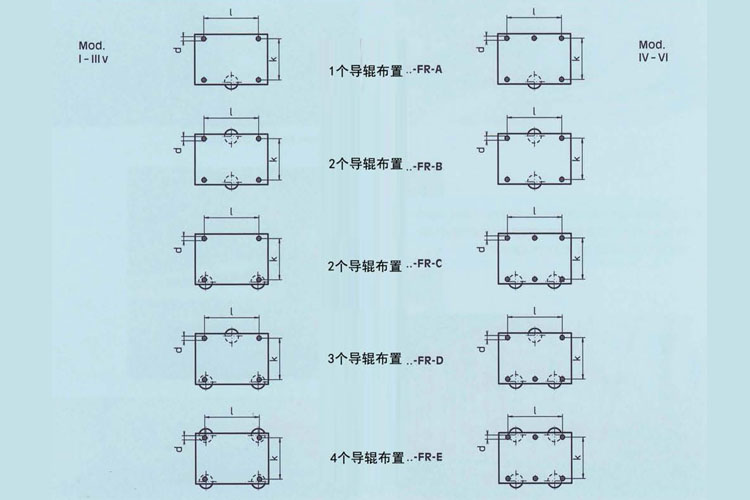

    （五）德国borkey横向导辊数量及布置：

    德国borkey横向导辊位置

    德国borkey横向导辊布局图

    型号 I II III IIIV IV V VL VV VI
    ød 14 14 18 18 22 22 26 26 33
    k 140 155 175 180 220 240 250 280 300
    l 150 150 190 240 280 410 500 480 720

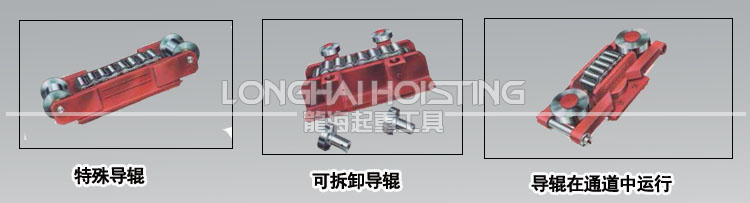

    （六）德国borkey导辊特殊定制：

    以下为德国borkey公司为客户量身定做的特殊型号的导辊：一是特殊导辊；二是可拆卸导辊；三是导辊在通道中运行：

    德国borkey横向导辊定制
