OSAKA JACK ES分离式千斤顶参数(5吨):
型号 |
|
E5S1.5 |
E5S2.5 |
E5S7.5 |
E5S12.7 |
E5S18 |
升力 |
tf |
5 |
行程 |
mm |
15 |
25 |
75 |
127 |
180 |
低位高度 |
mm |
45 |
97 |
157 |
214 |
267 |
油缸外径 |
mm |
如图示 |
42 |
油缸内径 |
mm |
30 |
承压面积 |
cm2 |
7.07 |
需要油量 |
m& |
11 |
18 |
53 |
90 |
127 |
质量约 |
Kg |
1.4 |
1.5 |
2 |
2.5 |
2.9 |
颈部螺纹的直径 a |
mm |
– |
M42ⅹ1.5 |
颈部螺纹的长度 j |
mm |
– |
23 |
活塞杆螺纹直径 b |
mm |
– |
M20ⅹ2 |
活塞杆螺纹的长度k |
mm |
– |
13 |
基座螺纹的直径 c |
mm |
如图示 |
2-M6ⅹ10L |
s |
mm |
如图示 |
28 |
活塞杆直径 f |
mm |
25 |
26 |
台座直径 o |
mm |
– |
25 |
t |
mm |
– |
5 |
接口螺纹 m |
– |
NPT3/8 |
到接口的高度 L |
mm |
19 |
使用泵 |
手动泵 |
TWA-0.3 或 TWA-0.7 |
电动泵 |
NEX-2 或 GH 1/2 |
附属接头 |
B-6JG |
OSAKA JACK ES分离式千斤顶参数(10吨):
型号 |
|
E10S2.5 |
E10S5 |
E10S10 |
E10S15 |
E10S20 |
E10S25 |
E10S30 |
升力 |
tf |
10 |
行程 |
mm |
25 |
50 |
100 |
150 |
200 |
250 |
300 |
低位高度 |
mm |
90 |
125 |
178 |
250 |
300 |
352 |
407 |
油缸外径 |
mm |
57 |
油缸内径 |
mm |
43 |
承压面积 |
cm2 |
14.52 |
需要油量 |
m& |
37 |
73 |
146 |
218 |
291 |
363 |
436 |
质量约 |
Kg |
2.1 |
2.6 |
3.3 |
4.6 |
5.2 |
6 |
6.8 |
颈部螺纹的直径 a |
mm |
M57×1.5 |
颈部螺纹的长度 j |
mm |
27 |
活塞杆螺纹直径 b |
mm |
– |
M27×2 |
活塞杆螺纹的长度k |
mm |
– |
17 |
22 |
基座螺纹的直径 c |
mm |
2-M8×12L |
s |
mm |
35 |
活塞杆直径 f |
mm |
38 |
台座直径 o |
mm |
– |
35 |
t |
mm |
2 |
6 |
接口螺纹 m |
– |
NPT3/8 |
到接口的高度 L |
mm |
17 |
19 |
21 |
使用泵 |
手动泵 |
TWA-0.3或TWA-0.7 |
TWA-0.7 |
电动泵 |
NEX-2或GH1/2 |
附属接头 |
|
B-6JG |

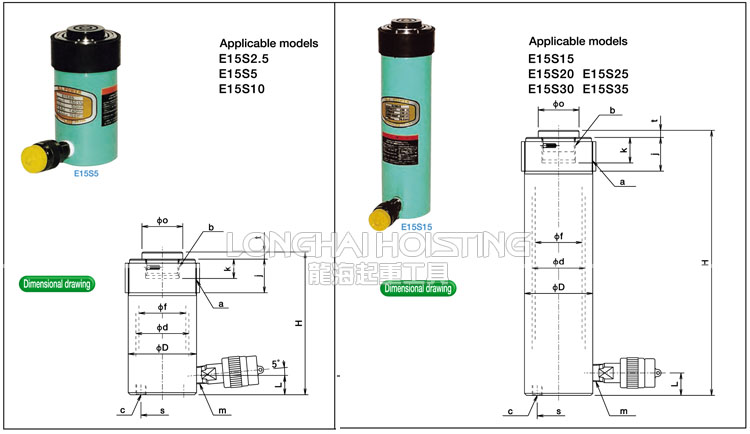

OSAKA JACK ES分离式千斤顶参数(15吨):
型号 |
|
E15S2.5 |
E15S5 |
E15S10 |
E15S15 |
E15S20 |
E15S25 |
E15S30 |
E15S35 |
升力 |
tf |
15 |
行程 |
mm |
25 |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
低位高度 |
mm |
110 |
140 |
190 |
260 |
310 |
365 |
420 |
472 |
油缸外径 |
mm |
67 |
油缸内径 |
mm |
52 |
承压面积 |
cm2 |
21.24 |
需要油量 |
m& |
53 |
106 |
213 |
319 |
425 |
531 |
637 |
744 |
质量约 |
Kg |
3.2 |
3.8 |
4.8 |
6.3 |
7.5 |
8.5 |
9.5 |
10.5 |
颈部螺纹的直径 a |
mm |
M67×1.5 |
颈部螺纹的长度 j |
mm |
33 |
活塞杆螺纹直径 b |
mm |
M33×2 |
活塞杆螺纹的长度k |
mm |
19 |
25 |
基座螺纹的直径 c |
mm |
2-M10×15L |
s |
mm |
42 |
活塞杆直径 f |
mm |
46 |
台座直径 o |
mm |
40 |
t |
mm |
7 |
接口螺纹 m |
– |
NPT3/8 |
到接口的高度 L |
mm |
19 |
22 |
使用泵 |
手动泵 |
TWA-0.3或TWA-0.7 |
TWA-0.7 |
TWA-0.9 |
电动泵 |
NEX-2或GH1/2 |
附属接头 |
|
B-6JG |
OSAKA JACK ES分离式千斤顶参数(23吨):
型号 |
|
E23S2.5 |
E23S5 |
E23S10 |
E23S16 |
E23S21 |
E23S25 |
E23S30 |
E23S34.5 |
升力 |
tf |
23 |
行程 |
mm |
25 |
50 |
100 |
160 |
210 |
250 |
300 |
345 |
低位高度 |
mm |
116 |
150 |
202 |
244 |
330 |
376 |
428 |
477 |
油缸外径 |
mm |
85 |
油缸内径 |
mm |
65 |
承压面积 |
cm2 |
33.18 |
需要油量 |
m& |
83 |
166 |
332 |
531 |
697 |
830 |
996 |
1145 |
质量约 |
Kg |
5.5 |
6.5 |
8 |
10 |
12 |
14 |
15 |
17 |
颈部螺纹的直径 a |
mm |
M85×2 |
颈部螺纹的长度 j |
mm |
40 |
活塞杆螺纹直径 b |
mm |
M40×2 |
活塞杆螺纹的长度k |
mm |
15 |
22 |
25 |
基座螺纹的直径 c |
mm |
4-M10×15L |
s |
mm |
55 |
活塞杆直径 f |
mm |
56 |
台座直径 o |
mm |
50 |
t |
mm |
3 |
8 |
接口螺纹 m |
– |
NPT3/8 |
到接口的高度 L |
mm |
20 |
22 |
使用泵 |
手动泵 |
TWA-0.7 |
TWA-0.9 |
TWA-1.3 |
电动泵 |
NEX-2或GH1/2 |
附属接头 |
|
B-6JG |
OSAKA JACK ES分离式千斤顶参数(30吨、50吨):
型号 |
|
E30S12.5 |
E30S20 |
E50S5 |
E50S10 |
E50S16 |
E50S32 |
升力 |
tf |
30 |
50 |
行程 |
mm |
125 |
200 |
50 |
100 |
160 |
320 |
低位高度 |
mm |
245 |
325 |
170 |
220 |
285 |
460 |
油缸外径 |
mm |
102 |
125 |
油缸内径 |
mm |
75 |
95 |
承压面积 |
cm2 |
44.18 |
70.88 |
需要油量 |
m& |
552 |
884 |
355 |
709 |
1135 |
2270 |
质量约 |
Kg |
13 |
17 |
15 |
19 |
24 |
37 |
颈部螺纹的直径 a |
mm |
M102×2 |
M125×2 |
颈部螺纹的长度 j |
mm |
45 |
50 |
活塞杆螺纹直径 b |
mm |
M36×2 |
– |
– |
– |
– |
活塞杆螺纹的长度k |
mm |
25 |
– |
– |
– |
– |
基座螺纹的直径 c |
mm |
4-M10×15L |
4-M12×16L |
s |
mm |
75 |
95 |
活塞杆直径 f |
mm |
65 |
85 |
台座直径 o |
mm |
50 |
70 |
t |
mm |
10 |
3 |
接口螺纹 m |
– |
NPT3/8 |
到接口的高度 L |
mm |
25 |
29 |
使用泵 |
手动泵 |
TWA-0.7 |
TWA-1.3 |
TWA-0.7 |
TWA-0.9 |
TWA-1.3 |
TWA-6 |
电动泵 |
NEX-2或GH1/2 |
GH1 |
附属接头 |
|
B-6JG |
OSAKA JACK ES分离式千斤顶参数(70吨、100吨):
型号 |
|
E70S15 |
E70S33 |
E100S10 |
E100S20 |
升力 |
tf |
70 |
100 |
行程 |
mm |
150 |
330 |
100 |
200 |
低位高度 |
mm |
285 |
490 |
275 |
375 |
油缸外径 |
mm |
146 |
180 |
油缸内径 |
mm |
112 |
135 |
承压面积 |
cm2 |
98.52 |
143.14 |
需要油量 |
m& |
1480 |
3250 |
1430 |
2860 |
质量约 |
Kg |
32 |
52 |
50 |
64 |
颈部螺纹的直径 a |
mm |
M146×3 |
M180×3 |
颈部螺纹的长度 j |
mm |
60 |
70 |
活塞杆螺纹直径 b |
mm |
– |
– |
– |
– |
活塞杆螺纹的长度k |
mm |
– |
– |
– |
– |
基座螺纹的直径 c |
mm |
4-M12×18L |
s |
mm |
110 |
145 |
活塞杆直径 f |
mm |
95 |
116 |
台座直径 o |
mm |
80 |
100 |
t |
mm |
5 |
接口螺纹 m |
– |
NPT3/8 |
到接口的高度 L |
mm |
30 |
60 |
使用泵 |
手动泵 |
TWA-2.3 |
TWA-6 |
TWA-2.3 |
TWA-6 |
电动泵 |
GH1 |
附属接头 |
|
B-6JG |
注:OSAKA JACK ES分离式千斤顶参数若有改动恕不另行通知,可直接咨询我公司销售
